AV-SW2M
AV-SW2N
ALGEMEEN:

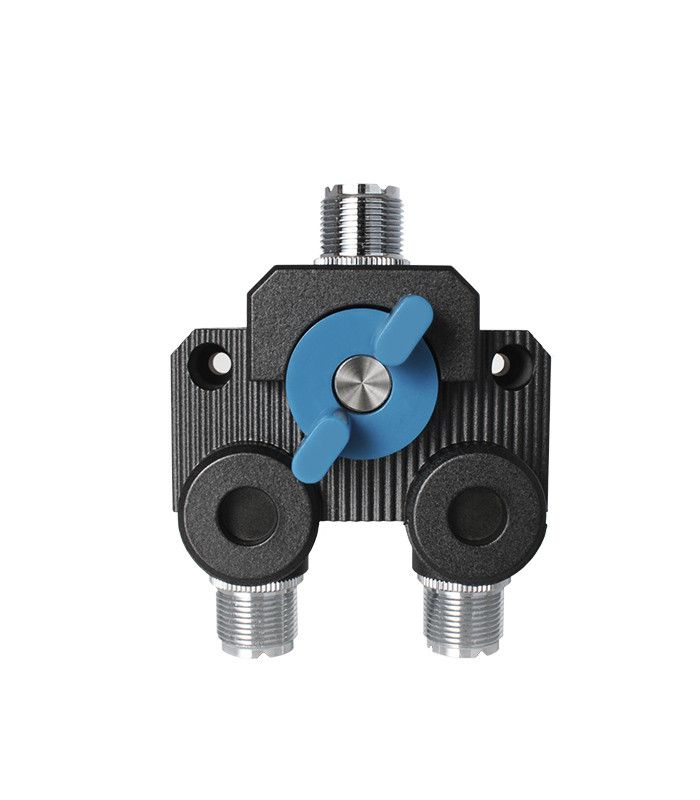

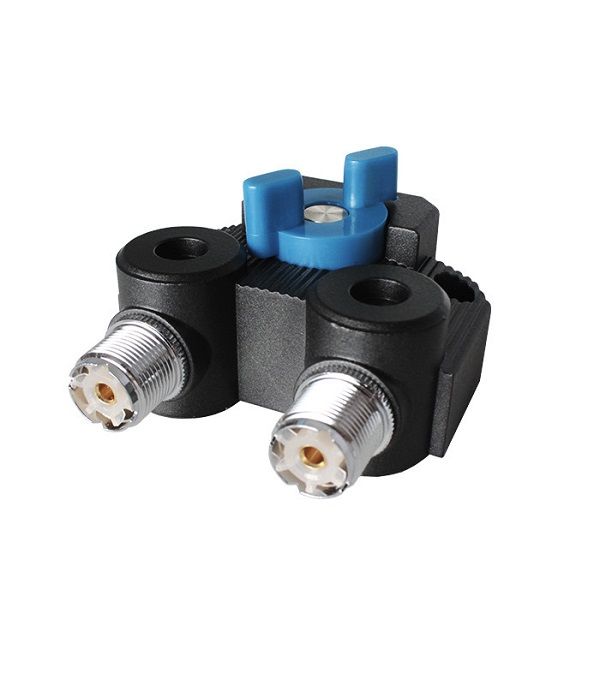

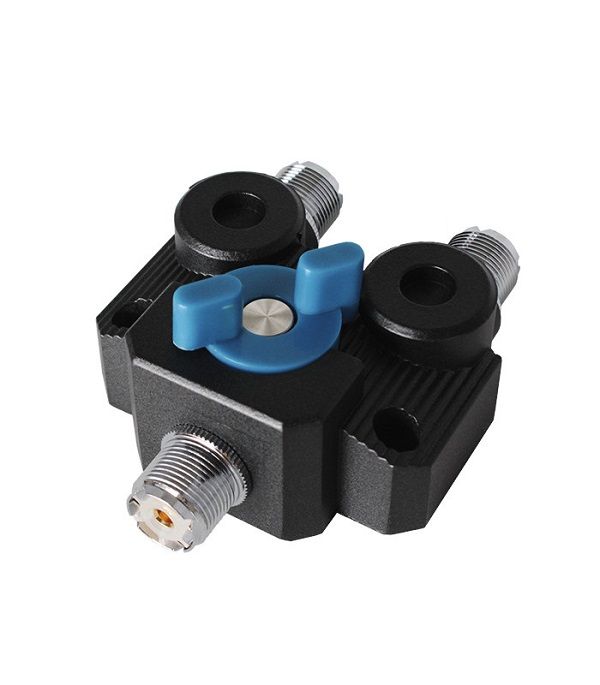

2-positie coaxiale antenneschakelaar
KENMERKEN, FUNCTIES EN SPECIFICATIES:
FREQUENTIEBEREIK:
DC ~ 3 GHz
CONNECTORTYPE:
Ingangspoort: 1x PL-vrouwelijke connector
Uitgangspoort: 2x PL-vrouwelijke connector
VERMOGENSBEREIK:
DC ~ 30 MHz: 2 kW
30 MHz ~ 200 MHz: 1 kW
200 MHz ~ 500 MHz: 500 W
500 MHz tot 1 GHz: 250 W
1GHz ~ 3GHz: 150W
INVOEGVERLIES:
DC ~ 500 MHz: ≤ 0,05 dB
500 MHz ~ 1 GHz: ≤ 0,10 dB
1GHz ~ 2GHz: ≤0,15dB
2GHz ~ 3GHz: ≤0,20dB
ISOLATIE UITGANGSPOORTEN:
DC ~ 500 MHz: 70,0 dB
500 MHz ~ 1 GHz: 60,0 dB
1GHz ~ 2GHz: 0,55dB
2GHz ~ 3GHz: 0,50dB
VSWR:
DC~500MHz: ≤1,05
500 MHz ~ 1 GHz: ≤1,10
1GHz ~ 2GHz: ≤1,15dB
2GHz ~ 3GHz: ≤1,25dB
VERPAKKING OMVAT:
Antenne schakelaar
PDF over de AV-SW2M:
