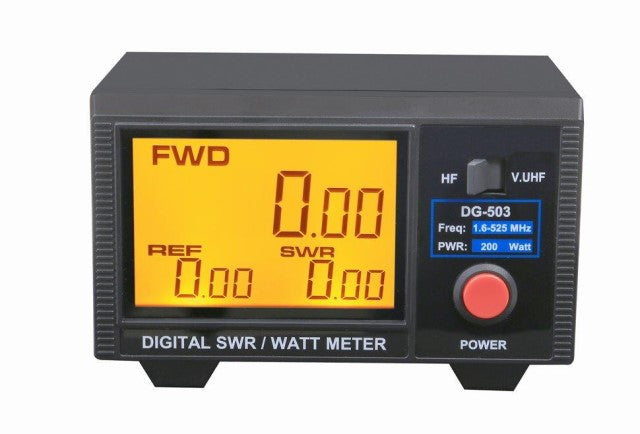

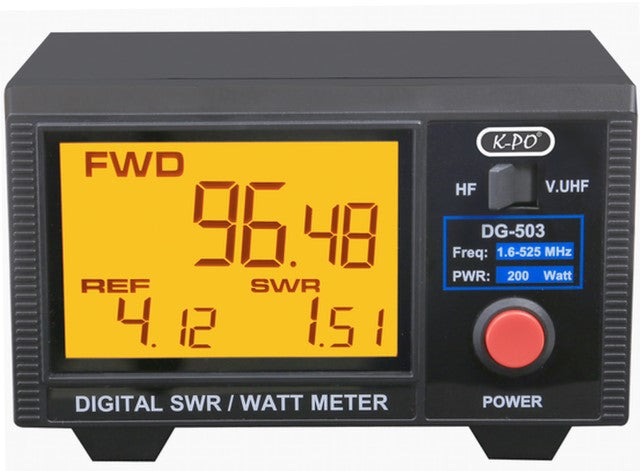

K-PO DG 503 MAX digitale SWR- en wattmeter

K-PO DG 503 Max digitale SWR & Watt Meter

Informatie

Frequentiebereik: 1,6-60 MHz en 125-525 MHz, vermogensbereik: 0-200 W 50 Ohm, 2x N-Fem + 2x UHF-Fem. connector

De K-PO DG-503 is een hoogwaardige digitale SWR & Watt meter voor nauwkeurige metingen van Forward Power & Reflected Power & VSWR. De K-PO DG 503 heeft een frequentiebereik van 1,6 tot 60 MHz (VHF) en van 125 tot 525 MHz (UHF) en een vermogensbereik van 0 tot 200 Watt. De K-PO DG-503 heeft 1 x UHF-female ingangsconnector en 1 x UHF-female connector voor de VHF-band (1,6 tot 60 MHz) en 1 x N-female ingangsconnector en 1 x N-female connector voor de UHF-band (125 - 525 MHz). De spanning van de K-PO DG-503 is 12 Volt.\

De nieuwe K-PO DG-503MAX kan nu officieel PEP meten op AM en SSB, net als traditionele analoge meters. Maar dat is nog niet alles, hij kan ook beide digitale (DMR) modulaties meten, FDMA en TDMA.

Aan de achterzijde van de meter bevindt zich een extra 'MAX'-modusschakelaar waarmee u PEP- (AM en SSB) en TDMA-modulatie kunt meten.

Functies:

-Groot LCD-scherm (3,5") voor eenvoudig aflezen.

- Verhouding voorwaarts/gereflecteerd vermogen/VSWR in één druk op de knop.

-LCD-achtergrondverlichting.

-Handige bedieningsindeling voor eenvoudige bediening

-DC 12 Volt

Technische specificaties:

-Frequentiebereik: 1,6 - 60 MHz en 125 - 525 MHz

-Kalibratiepunt: 14MHz - 50MHz - 145MHz - 435MHz

-Impedantie 50 Ohm

- Vermogensbereik: 0 - 200W

-Nauwkeurigheid: (+/- 5%)

-Minimaal vermogen voor SWR: 1W

-Invoegingsverlies Minder dan 0,1 dB

-Testfunctie: Fwd/Ref Power & VSWR-verhouding

-Spanning: 12 Volt

-Ingangsconnector: 1 x N-vrouwelijk + 1 x UHF-vrouwelijk

-Uitgangsconnector: 1 x N-vrouwelijk + 1 x UHF-vrouwelijk

-Afmetingen (B/H/D) mm 140 x 84 x 122

-Gewicht (netto): 750 gram

Pakket:

-1 x K-PO DG503 SWR/Watt-meter

-1 x 12 Volt DC

-1 x Gebruiksaanwijzing (Engels)
